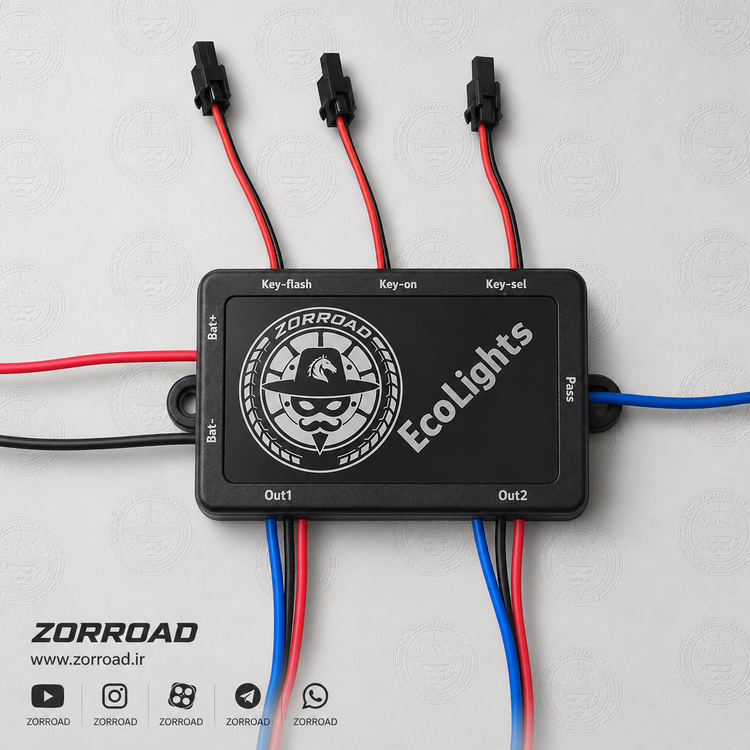

کیت کنترل هوشمند پروژکتور موتورسیکلت و خودرو ZORROAD مدل EcoLights

مدیریت هوشمند روشنایی با EcoLights

کیت کنترل هوشمند پروژکتور ZORROAD مدل EcoLights برای مدیریت یکپارچه چراغ‌های کمکی موتورسیکلت، خودروهای سواری و خودروهای آفرود طراحی شده است.

این محصول با ولتاژ ۱۲ ولت کار می‌کند و حداکثر جریان قابل عبور از کل کیت ۱۰ آمپر است.

EcoLights چند قابلیت روشنایی مختلف را در یک کنترلر ارائه می‌دهد و به کاربر اجازه می‌دهد بدون نیاز به نصب مدارهای جداگانه، پروژکتورها را از طریق نور بالا، کلید روشنایی ثابت، حالت چشمک‌زن و کلید انتخاب رنگ یا مجموعه دوم کنترل کند.

طراحی‌شده برای مدیریت بهینه مصرف برق

هدف اصلی EcoLights فقط افزایش تعداد حالت‌های روشنایی نیست. این محصول برای مدیریت بهینه‌تر انرژی در سیستم روشنایی وسیله نقلیه طراحی شده است.

EcoLights کمک می‌کند کاربر متناسب با شرایط مسیر، فقط حالت روشنایی موردنیاز را فعال کند و از روشن‌بودن هم‌زمان و غیرضروری چند مجموعه چراغ جلوگیری شود.

با استفاده از این محصول می‌توان از قابلیت‌های مختلف پروژکتورها مانند نور بالا، نور ثابت، چشمک‌زن و رنگ دوم استفاده کرد؛ بدون اینکه برای هر قابلیت مدار و سیم‌کشی جداگانه‌ای نصب شود.

جلوگیری از فعال‌شدن هم‌زمان دو رنگ یا دو مجموعه پروژکتور نیز باعث می‌شود بار اضافی و غیرضروری به سیستم برق وسیله نقلیه وارد نشود.

میزان مصرف واقعی همچنان به توان و جریان پروژکتورهای نصب‌شده بستگی دارد.

روشن‌شدن پروژکتورها همراه نور بالا

EcoLights دارای ورودی فرمان نور بالا یا Pass است.

با اتصال این ورودی، هر زمان راننده نور بالای موتورسیکلت یا خودرو را فعال کند، پروژکتورهای متصل به EcoLights نیز همراه آن روشن می‌شوند.

این قابلیت برای سبقت، اعلام حضور، افزایش موقت میدان دید و استفاده کوتاه‌مدت از حداکثر روشنایی کاربرد دارد.

روشنایی ثابت

ورودی Key-on برای روشن‌کردن ثابت پروژکتورها در نظر گرفته شده است.

پس از بازکردن کلید متصل به این ورودی، پروژکتورها به‌صورت پیوسته روشن می‌شوند. این حالت برای مسیرهای تاریک، جاده‌های خارج شهری، مسیرهای آفرود و شرایطی که روشنایی مداوم لازم است مناسب است.

هشت حالت چشمک‌زن

ورودی Key-flash حالت چشمک‌زن را فعال می‌کند.

EcoLights دارای ۸ الگوی مختلف چشمک‌زن است. این حالت‌ها می‌توانند برای افزایش دیده‌شدن موتورسیکلت در سفرهای روزانه، جاده‌های دوطرفه و شرایطی که جلب توجه رانندگان روبه‌رو اهمیت دارد استفاده شوند.

در حرکت روزانه، روشن نگه‌داشتن دائمی پروژکتورهای پرمصرف ممکن است بار مداومی به سیستم شارژ موتورسیکلت وارد کند. استفاده از حالت چشمک‌زن، بسته به الگوی انتخابی و توان پروژکتورها، می‌تواند نسبت به روشنایی دائمی، میانگین مصرف کمتری ایجاد کند و در عین حال دیده‌شدن وسیله نقلیه را افزایش دهد.

استفاده از چراغ چشمک‌زن باید مطابق قوانین راهنمایی‌ورانندگی محل تردد انجام شود.

انتخاب رنگ دوم پروژکتور

EcoLights از یک جفت پروژکتور دو رنگ پشتیبانی می‌کند.

در این حالت:

• سیم مشکی منفی مشترک است.
• سیم قرمز رنگ شماره ۱ را فعال می‌کند.
• سیم آبی رنگ شماره ۲ را فعال می‌کند.

به‌صورت پیش‌فرض خروجی روی مسیر قرمز قرار دارد. با فشردن کلید متصل به Key-sel، خروجی از مسیر قرمز به مسیر آبی منتقل می‌شود و رنگ دوم پروژکتورها فعال می‌شود.

پس از انتخاب رنگ دوم، حالت‌های نور بالا، روشنایی ثابت و چشمک‌زن روی همان رنگ قابل استفاده هستند.

رنگ زرد می‌تواند برای مه، باران، گردوغبار و شرایط دید محدود کاربردی باشد. انتخاب رنگ باید مطابق نوع پروژکتور و قوانین محل استفاده انجام شود.

کنترل دو جفت پروژکتور تک‌رنگ

به‌جای یک جفت پروژکتور دو رنگ، می‌توان دو جفت پروژکتور تک‌رنگ را به EcoLights متصل کرد.

در این حالت:

• مسیر قرمز برای مجموعه شماره ۱ است.
• مسیر آبی برای مجموعه شماره ۲ است.
• سیم مشکی منفی مشترک است.

با کلید انتخاب می‌توان بین مجموعه اول و دوم جابه‌جا شد.

بنابراین EcoLights می‌تواند یکی از این دو ساختار را مدیریت کند:

یک جفت پروژکتور دو رنگ

یا

دو جفت پروژکتور تک‌رنگ

جلوگیری از روشن‌شدن هم‌زمان دو مسیر

EcoLights اجازه نمی‌دهد رنگ اول و دوم یا دو مجموعه پروژکتور به‌صورت هم‌زمان روشن شوند.

هنگام انتخاب مسیر دوم، مسیر اول غیرفعال می‌شود. این قابلیت از مصرف هم‌زمان غیرضروری جلوگیری می‌کند و فشار واردشده به باتری، سیم‌کشی و سیستم شارژ وسیله نقلیه را کاهش می‌دهد.

بااین‌حال، مجموع جریان مصرف‌کننده‌های متصل به مسیر فعال نباید از ۱۰ آمپر بیشتر باشد.

خروجی‌های سوکتی

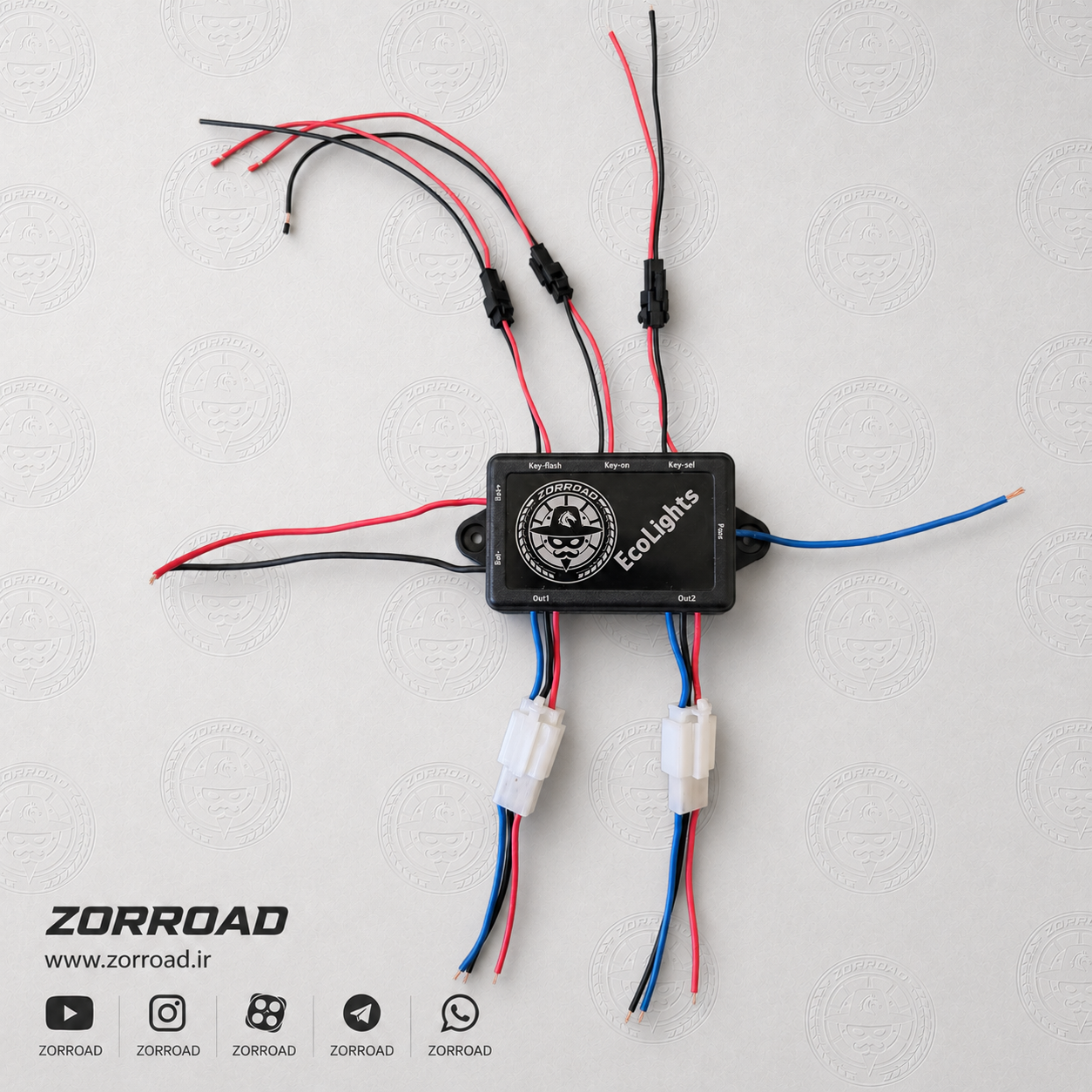

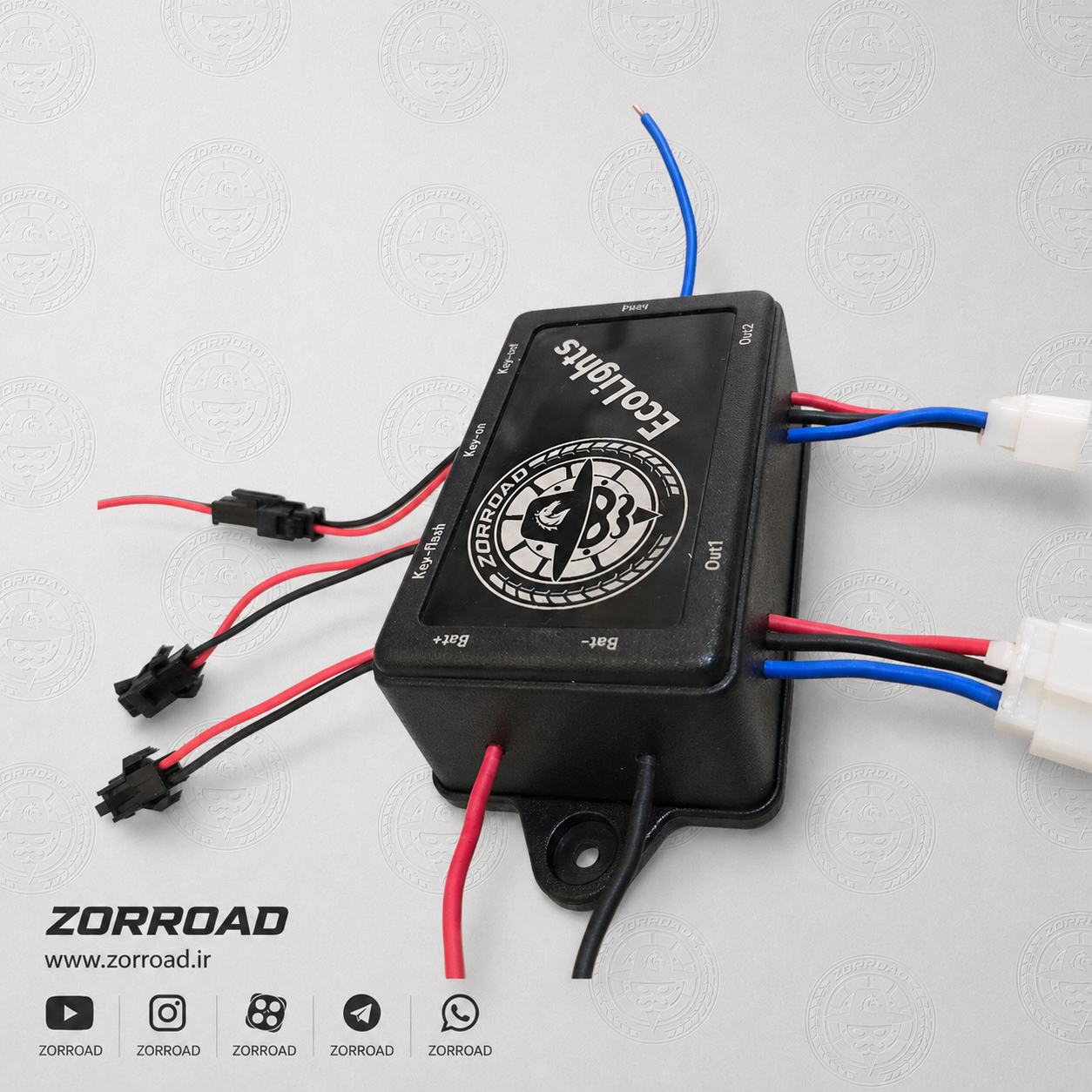

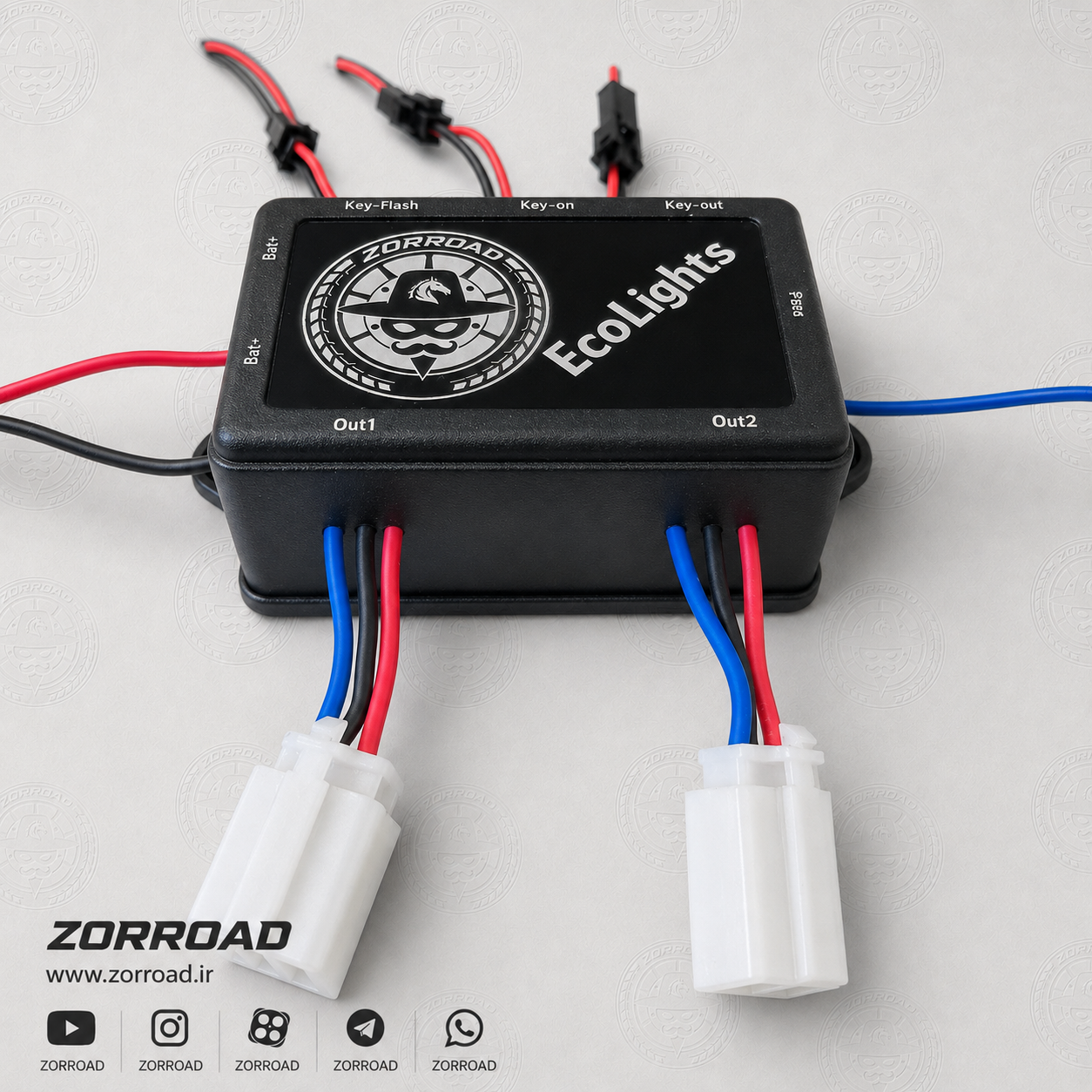

EcoLights دارای دو خروجی سوکتی Out1 و Out2 است.

اتصالات سوکتی باعث می‌شوند نصب، جداسازی، سرویس و تعویض پروژکتورها آسان‌تر شود و برای جداکردن تجهیزات نیازی به بریدن سیم‌ها نباشد.

قابلیت استفاده همراه RelaySwitch

برق اصلی EcoLights می‌تواند از سیستم برق ۱۲ ولت وسیله نقلیه دریافت شود.

برای جلوگیری از فعال‌شدن تجهیزات هنگام خاموش‌بودن سوئیچ، می‌توان برق EcoLights را از محصول RelaySwitch زوررود دریافت کرد.

در این ترکیب، ابتدا RelaySwitch وضعیت سوئیچ وسیله نقلیه را کنترل می‌کند و سپس EcoLights مدیریت حالت‌های مختلف روشنایی را انجام می‌دهد.
