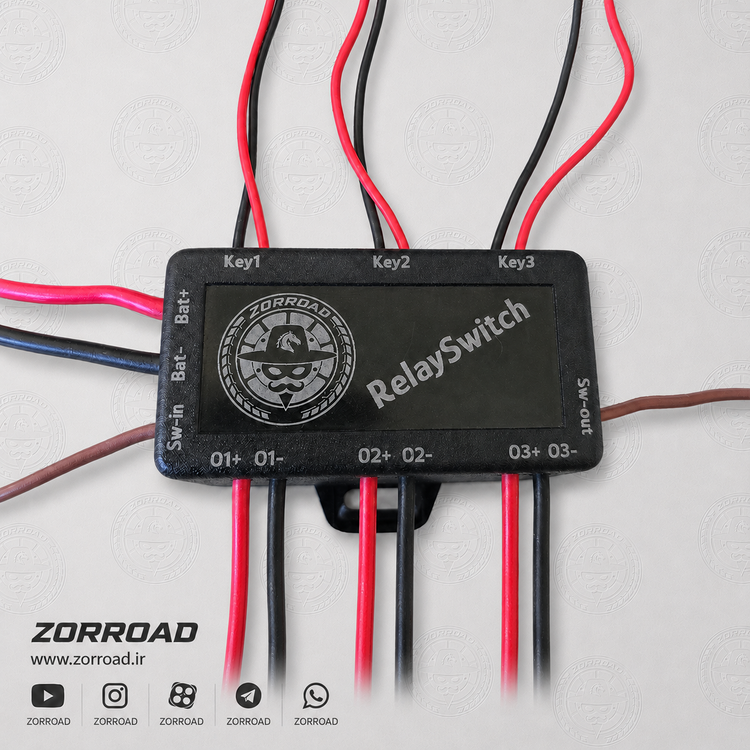

کیت رله سوئیچ سه کاناله موتورسیکلت و خودرو ZORROAD مدل RelaySwitch

کنترل ایمن تجهیزات برقی با RelaySwitch

کیت رله سوئیچ سه کاناله ZORROAD مدل RelaySwitch یک ماژول مدیریت و کنترل برق برای تجهیزات جانبی موتورسیکلت و خودرو است. این محصول برق سه مصرف‌کننده مستقل را مدیریت می‌کند و اجازه می‌دهد هر خروجی تنها زمانی فعال شود که سوئیچ اصلی وسیله نقلیه باز باشد.

هر کانال RelaySwitch توانایی مدیریت حداکثر ۱۰ آمپر جریان را دارد و مجموع سه کانال می‌تواند حداکثر ۳۰ آمپر جریان را به‌صورت هم‌زمان مدیریت کند.

RelaySwitch برای کنترل تجهیزاتی مانند پروژکتور، چراغ کمکی، شارژر موبایل و سایر لوازم برقی جانبی طراحی شده است؛ مشروط بر اینکه جریان مصرفی هیچ‌یک از تجهیزات از ۱۰ آمپر بیشتر نباشد.

چرا اتصال مستقیم تجهیزات به باتری روش مناسبی نیست؟

یکی از اشتباهات رایج هنگام نصب پروژکتور، شارژر موبایل و سایر تجهیزات برقی روی وسیله نقلیه، اتصال مستقیم مصرف‌کننده به باتری و قراردادن یک کلید ساده در مسیر آن است.

در این روش، حتی زمانی که وسیله خاموش است، برق باتری همچنان تا کلید مصرف‌کننده وجود دارد. در نتیجه ممکن است شخصی کلید را فعال کند یا مصرف‌کننده به‌طور ناخواسته روشن بماند. این اتفاق می‌تواند باعث تخلیه باتری و ایجاد مشکل در روشن‌شدن مجدد وسیله نقلیه شود.

RelaySwitch این مشکل را با وابسته‌کردن خروجی‌ها به سوئیچ اصلی وسیله نقلیه برطرف می‌کند. تا زمانی که سوئیچ موتورسیکلت یا خودرو باز نشده باشد، مصرف‌کننده‌های متصل به خروجی‌های RelaySwitch نمی‌توانند فعال شوند.

سه کانال مستقل برای کنترل سه مصرف‌کننده

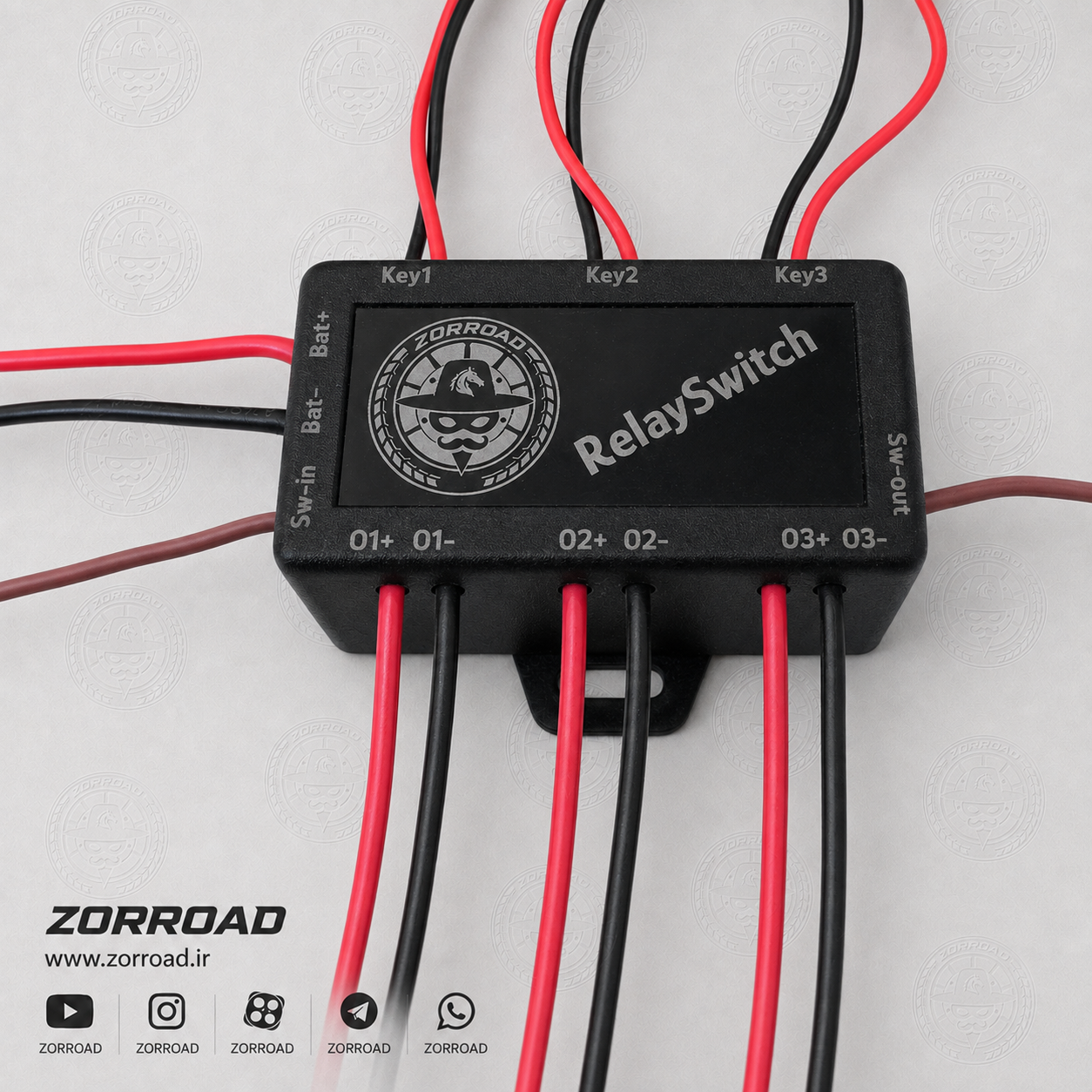

RelaySwitch دارای سه کانال مستقل است و برای هر کانال، یک ورودی کلید و یک خروجی مصرف‌کننده در نظر گرفته شده است:

• ورودی Key1 برای کنترل خروجی O1
• ورودی Key2 برای کنترل خروجی O2
• ورودی Key3 برای کنترل خروجی O3

پس از بازشدن سوئیچ وسیله نقلیه، با فعال‌کردن کلید هر کانال، برق در خروجی متناظر همان کانال برقرار می‌شود.

به این ترتیب می‌توان سه تجهیز جانبی را به‌صورت مستقل روشن و خاموش کرد.

عملکرد وابسته به سوئیچ اصلی

RelaySwitch دارای ورودی فرمان سوئیچ است. این ورودی وضعیت سوئیچ اصلی وسیله نقلیه را تشخیص می‌دهد و اجازه فعال‌شدن خروجی‌ها را صادر می‌کند.

زمانی که سوئیچ اصلی خاموش است، فعال‌کردن کلیدهای تجهیزات باعث برق‌دارشدن خروجی‌ها نمی‌شود. پس از بازشدن سوئیچ، کاربر می‌تواند هر مصرف‌کننده را با کلید مخصوص همان کانال روشن کند.

این عملکرد خطر روشن‌شدن ناخواسته تجهیزات برقی هنگام خاموش‌بودن وسیله نقلیه را کاهش می‌دهد.

امکان فعال‌شدن خودکار مصرف‌کننده با بازشدن سوئیچ

در حالت استاندارد، هر خروجی از طریق کلید مربوط به همان کانال کنترل می‌شود.

در صورتی که لازم باشد یک مصرف‌کننده بلافاصله پس از بازشدن سوئیچ اصلی برق دریافت کند، می‌توان دو سیم مربوط به ورودی کلید همان کانال را به یکدیگر متصل کرد.

در این حالت، خروجی مربوطه بدون نیاز به کلید جداگانه و هم‌زمان با بازشدن سوئیچ اصلی فعال می‌شود.

اتصالات سوکتی و امکان جداسازی تجهیزات

اتصالات RelaySwitch به‌صورت سوکتی طراحی شده‌اند. این ساختار امکان اتصال، جداسازی، تعویض یا سرویس مصرف‌کننده‌ها را ساده‌تر می‌کند.

استفاده از اتصالات سوکتی باعث می‌شود سیم‌کشی تجهیزات جانبی مرتب‌تر باشد و هنگام تعمیر یا تعویض یک مصرف‌کننده، نیازی به بازکردن دائمی اتصالات اصلی وجود نداشته باشد.

کاربردهای RelaySwitch

این محصول می‌تواند برای کنترل تجهیزات زیر استفاده شود:

• پروژکتور موتورسیکلت و خودرو
• چراغ‌های کمکی
• شارژر موبایل
• تجهیزات روشنایی جانبی آفرودی
• لوازم جانبی برقی موتورسیکلت
• مصرف‌کننده‌های برقی خودرو
• تجهیزاتی که باید فقط پس از بازشدن سوئیچ فعال شوند

جریان هر مصرف‌کننده نباید از ۱۰ آمپر بیشتر باشد.

مزایای RelaySwitch

• دارای سه کانال مستقل
• ظرفیت حداکثر ۱۰ آمپر برای هر کانال
• مدیریت مجموعاً ۳۰ آمپر جریان
• جلوگیری از روشن‌شدن تجهیزات هنگام خاموش‌بودن سوئیچ
• کاهش خطر تخلیه ناخواسته باتری
• دارای سه ورودی کلید مستقل
• دارای سه خروجی مستقل برای مصرف‌کننده‌ها
• امکان کنترل دستی هر خروجی
• امکان فعال‌سازی خودکار خروجی با بازشدن سوئیچ
• استفاده از سیم مسی ۲.۵ میلی‌متر مربع برای ورودی اصلی
• اتصالات سوکتی و قابل جداسازی
• مناسب برای موتورسیکلت و خودرو
• مناسب برای مدیریت چند وسیله جانبی برقی
